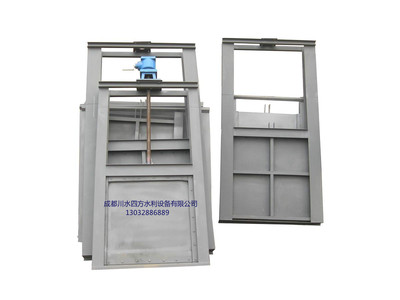

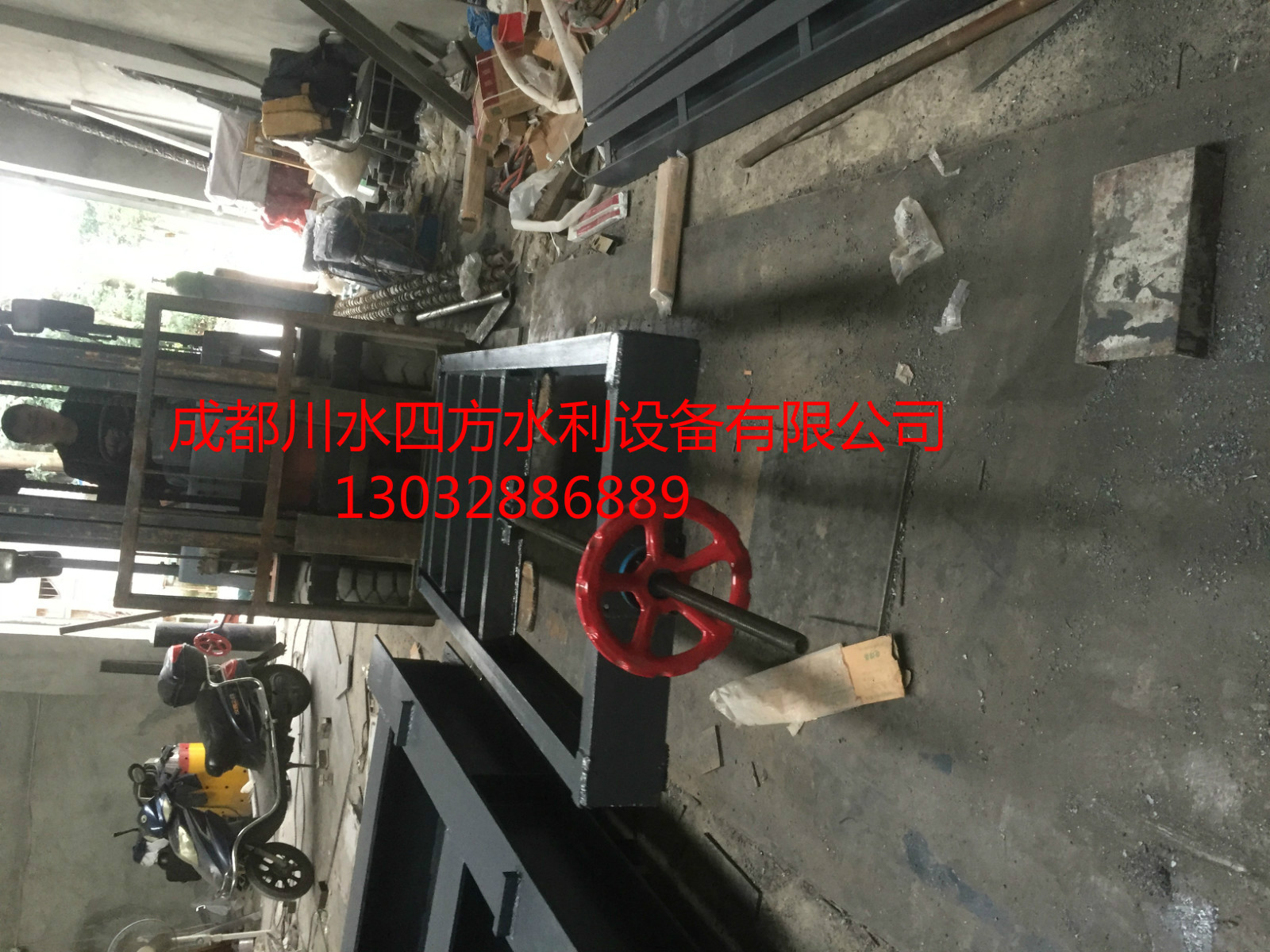

手動鋼制閘門產品簡介

手動鋼制閘門屬于成都閘門的一種產品，產品的門葉、門框由刨床精密加工，并且具有耐腐性強、不易變形、操作安全簡便、啟閉靈活耐用、磨擦力小經久耐用、止水性能好、滲水量小(正向0.72L/m.min、反向1.25L/m.min)，能承受較大的水壓力等特點。

手動鋼制閘門產品主要特點

1，手動鋼制閘門具有結構合理，便于安裝，操作簡便靈活，便于管理的特點。
2，手動鋼制閘門具有防腐能力強的特點，可在PH=6-8的流體酸堿中使用。
3，手動鋼制閘門具有具有止水效果好的特點，正常滲水量L≤0．07L／m．s。
手動鋼制閘門主要性能參數

1，手動鋼制閘門按閘門的鮚構形式分為：PZ型平面平板門和PGZ型平面拱形門,又可分為整體式和組裝式兩種。
2，手動鋼制閘門規格從0．2x0．2—6．5x6．5m(6．5x6．5m米最高水頭號為6．5m米)；出水口>=3米時，為雙吊點閘門。
3，手動鋼制閘門主要適用與正向受壓止水，根據用戶需要可制向止水閘門。
4，手動鋼制閘門在結構上采用機加工硬止水，較大閘門底封水亦可采用橡膠封水。
5，手動鋼制閘門可根據用戶要求，采用鑲銅或鑲不銹鋼止水。
6，手動鋼制閘門正常使用水頭1-6米，還可承受一定的反向水頭，為滿足用戶要求，我公司可生產高水頭產品。
7，手動鋼制閘門安裝用整體安裝，二期澆注，將閘板與閘框的封水間隙調到0．3mm以下，方可進行二期澆注。

8，手動鋼制閘門在澆注混凝土?xí)r，流進閘板、閘框、斜鐵、擋板間隙中的灰漿必須清除，防止灰漿凝固后影響閘門啟閉。

9，手動鋼制閘門上下框設有固定塊，可防止閘板在運輸?shù)跹b等過程中滑出，安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。
10，手動鋼制閘門啟閉時，應注意閘板的上下板限位置，以免隕壞閘門或啟閉機。

手動鋼制閘門主要構件簡介

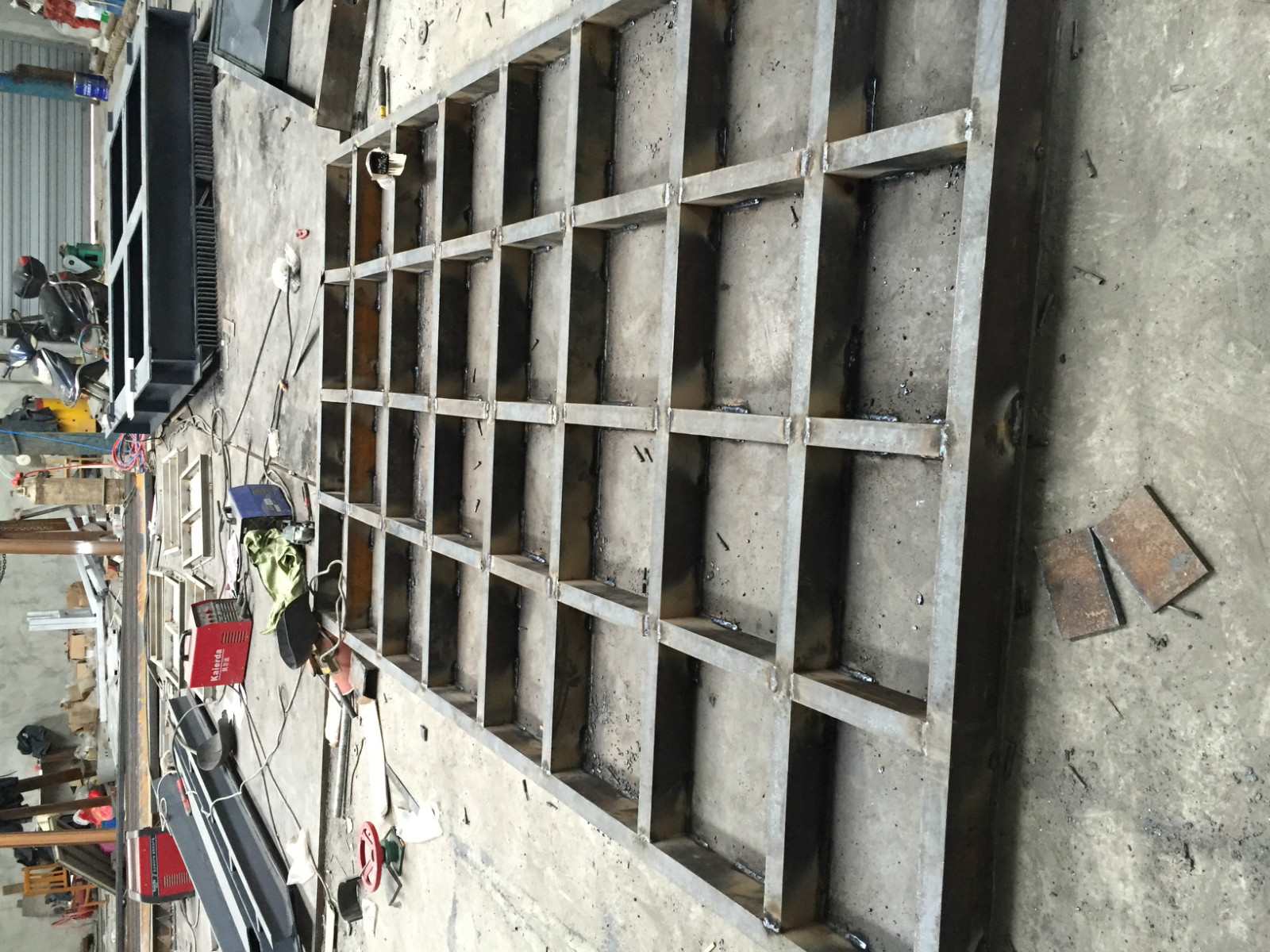

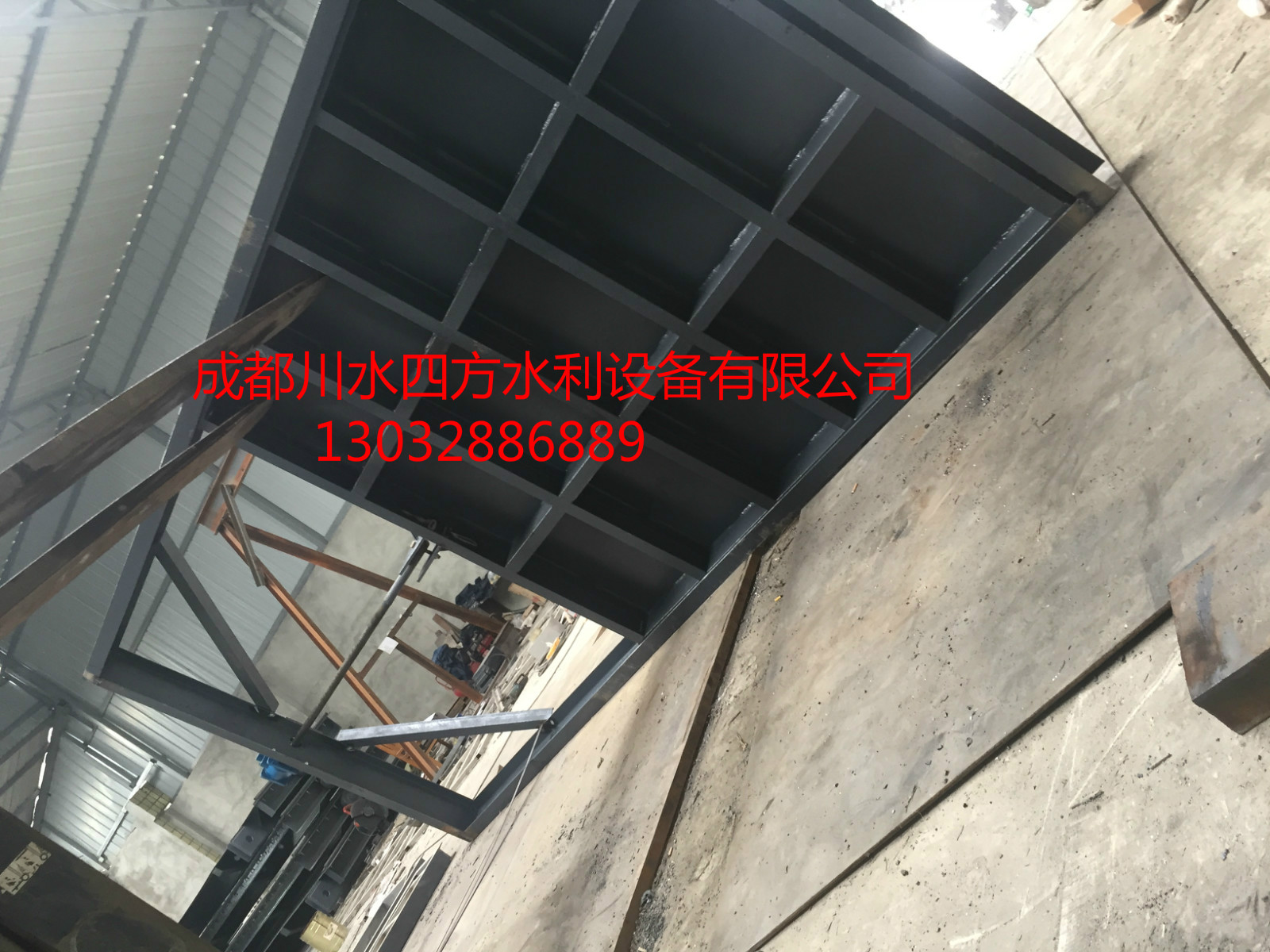

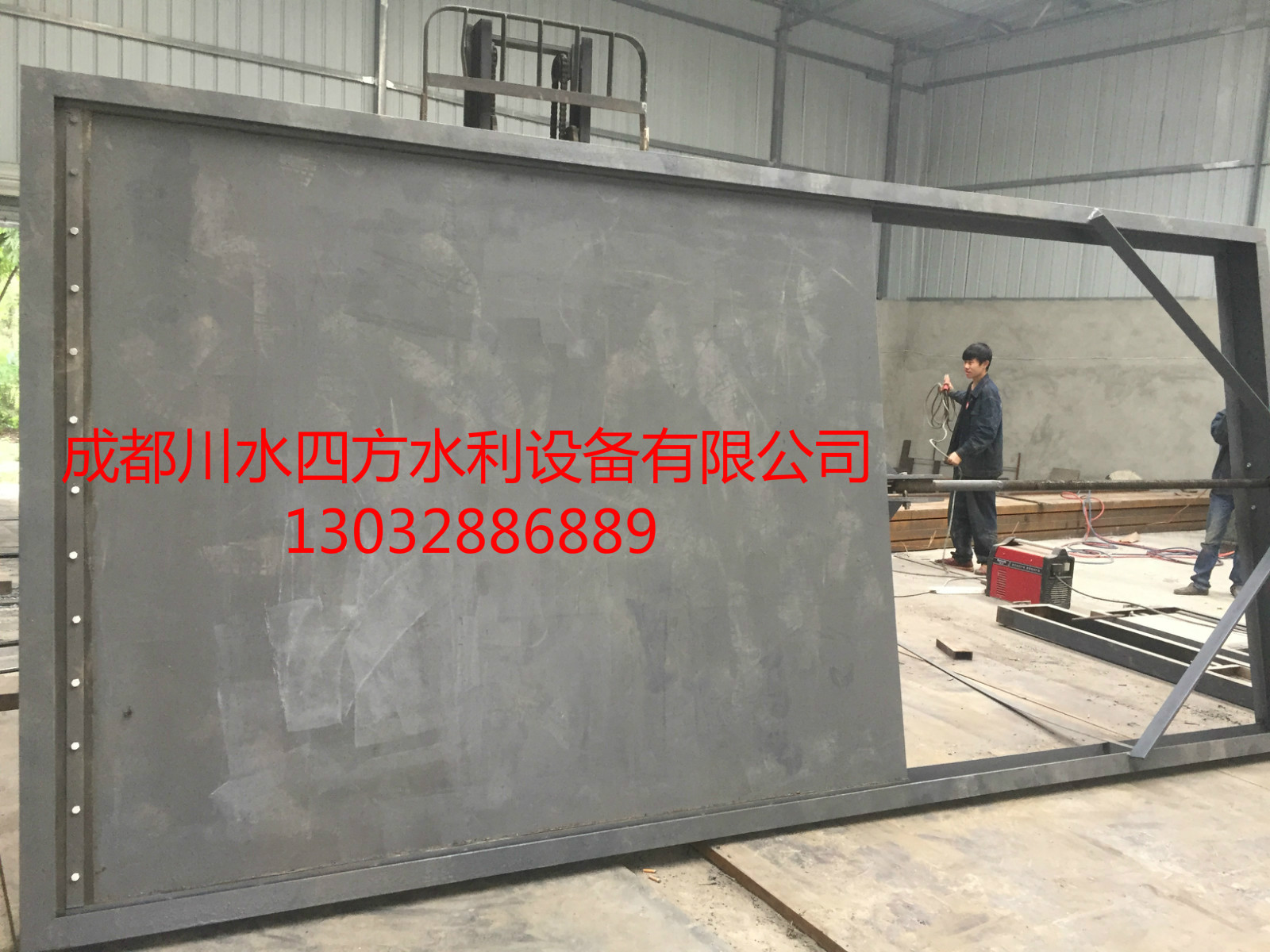

門板

1，手動鋼制閘門的門板應整體鑄造，閘孔在400mm及其以上時應設置加強肋。

2，手動鋼制閘門的門板應按最大工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5，撓度應不大于構件長度的1/1500?！　　　　　?/p>

3，手動鋼制閘門的門板的厚度應在計算厚度上增加2mm的腐蝕裕量。

4，閘孔尺寸在600mm及其以上時，門板的上端應設置安裝用吊環或吊孔。

門框

1，手動鋼制閘門的門框應整體鑄造，在最大工作水頭下，其拉伸、壓縮和剪切強度的安全系數不小于5。

2，手動鋼制閘門的門框的厚度應在計算厚度上增加2mm的腐蝕裕量。

手動鋼制閘門導軌簡介

1，導軌應按最大工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5。在門板開啟到最高位置時，其導軌的頂端應高于門板的水平中心線。

2，導軌可用螺栓(螺釘)與門框相接，或與門框整體鑄造。

手動鋼制閘門密封座簡介

1，密封座應分別置于經機加工的門框和門板的相應位置上，用與密封座相同材料制作的沉頭螺釘緊固。在啟閉門板過程中，不能變形和松動，螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2 μm。

2，密封座工作表面不得有劃痕、裂縫和氣孔等缺陷。

3，密封座的板厚，應符合表4規定。

吊耳或吊塊螺母

1，門板的上端應設吊耳或吊塊螺母，以與門桿連接。吊耳或吊塊螺母的受力點盡量靠近門板的重心垂線。在最大工作水頭啟閉時，其拉伸、壓縮和剪切強度的安全系數不小于5。

2，吊耳可與門板整體鑄造或用螺栓(螺釘)與門板連接。

閘門孔口規格        板厚

≤700                ≥6

>700～1100           ≥8

>1100～2000          ≥12

>2000～3000          ≥14

注：矩形的密封座厚度以閘孔的長邊尺寸為準。

3，吊塊螺母與門板的連接結構，應能防止吊塊在門板的螺母匣中轉動，對于明桿式閘門，吊塊螺母為普通螺紋，可用銷或螺釘固定，對于暗桿式閘門，吊塊螺母為梯形螺紋，與傳動螺桿互為螺旋副。

手動鋼制閘門傳動螺桿簡介

傳動用螺桿應按最大工作開啟和關閉力設計，其拉伸、壓縮和剪切強度的安全系數不小于5，螺桿的柔度不大于200。

手動鋼制閘門楔緊裝置簡介

1，在閘門二側必須設置可調節的楔緊裝置。楔緊副(如楔塊與楔塊、楔塊與偏心銷等)兩楔緊面的表面粗糙度不大于3.2μm。

2，楔緊件用螺釘(螺柱)分別固定在門板及門框上。

銷軸與螺釘、螺栓等緊固件

1，手動鋼制閘門所有裝配螺釘、螺栓、螺母、地腳螺栓和銷軸等應按最大開啟和關閉力設計，其拉伸、壓縮和剪切強度的安全系數應不小于5。

2，手動鋼制閘門在檢驗合格后，應清除表面的油污臟物和存留的水分。

3，在裝運和貯存期內閘門應處于關閉狀態，螺桿或螺紋部應涂油脂包扎，以防銹蝕和損壞。

4，手動鋼制閘門的發運方式由供需雙方協商確定。包裝應符合YB 3214規定，必須使閘門及附件固定，保證在運輸途中不致因包裝不慎而損壞。閘孔在600mm以上時，需用螺栓緊固或者緊固在一塊滑座上，以便安全吊裝。產品應保存在通風的庫房或遮篷的場所內。

5，放置必須整齊，不得互相擠疊和露天存入，以防變形、損壞和銹蝕。

手動鋼制閘門產品型號注解

手動鋼制閘門產品外形安裝示意圖和安裝尺寸

手動鋼制閘門訂購注意事項：
1，手動鋼制閘門產品名稱與型號

2，手動鋼制閘門迎水面（口徑大小）

3，手動鋼制閘門材質
4，若已經由設計單位選定的手動鋼制閘門型號，請按產品門型號直接向我公司下單。
5，當手動鋼制閘門使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我公司專家為您審核把關。

成都川水四方水利設備有限公司—專業成都閘門廠家整理。
