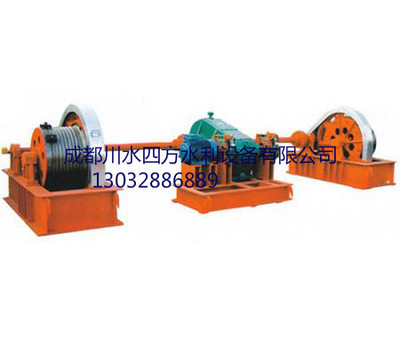

QHQ弧門卷揚啟閉機主要適用于對弧形閘門的啟閉，有兩支點和三支點兩種支撐形式，兩種形式均可根據用戶要求配置開度荷載和自動化遠程控制裝置。產品按驅動方式分為：8-25噸為手搖，40-63噸為電動式，全部推薦雙吊點集中驅動，主要應用在大型污水處理廠，大型水利水電發電站，大型水庫，海河流域溢洪道內，用來保持一定水位深度的大型啟閉機，當水位超過表孔弧形閘門時，會自動溢出溢洪道，是防洪，抗旱，蓄水，發電等進水吐水閘的配套設備。

成都川水四方水利設備有限公司—專業四川電動啟閉機廠家整理。

QHQ弧門卷揚啟閉機產品型號注解

QHQ弧門卷揚啟閉機-2*100~100*250 弧門啟閉機基礎布置圖

QHQ弧門卷揚啟閉機外形安裝尺寸

型號	A	B	C	D	E	F	G	H	J	K	N	N1	N2	O	P	P1	P2	P3	Q	吊軸	T	X	Y	Q1	Q2	Q3	Q4
QHQ2×100	870	1332	790	1292	40	20	878	250	120	400	1220	420	685	490	1234	760	360	35	430	50	586	200	80	2522	3799	3976	5041
QHQ2×125	886	1786	790	1730	48	28	1105	310	150	400	1345	480	750	580	1630	1100	400	25	450	60	572	200	90	3026	4559	4771	6049
QHQ2×150	960	1840	870	1770	45	35	1158	250	100	400	1290	440	750	540	1600	1100	380	25	430	70	558	240	100	3631	5471	5725	7259
QHQ2×250	1030	2165	930	1945	50	110	1380	310	120	400	1290	440	750	540	1630	1135	380	25	430	80	505	230	120	5446	8206	8587	10888

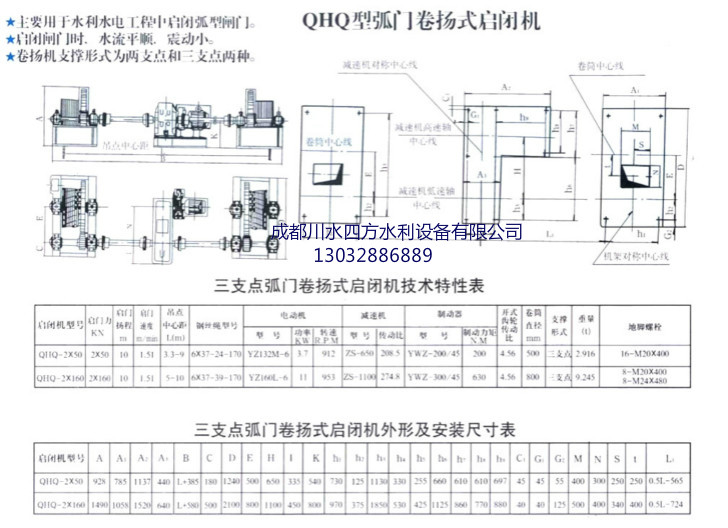

QHQ弧門卷揚啟閉機主要性能參數

啟閉機型號

啟門力KN

啟閉高度m/min

吊點距m

減速機

制動器

電動機

卷筒直徑m

鋼絲繩規格

重量kg

型號

速比

型號

力距N.m

型號

功率KW

傳遞r/min

QH2×100

2×100

3.5-10

ZS650

TJ-200

160

YZL32MI-6

890

0.45

6W(19)-24-170-1-右交

4695

QH2×125

3×125

3.5-10

ZS750

3.7

TJ-200

160

YZL32MI-6

3.7

912

0.52

6W(19)-34-170-（逆捻）

5225

QH2×150

2×150

3.5-10

ZS825

TJ-200

160

YZL160MI-6

6.3

922

0.5

6W(19)-40-170-1-光-右交（石棉芯）

6850

QH2×250

2×250

4-12

ZS1100

TJ-300/200

240

YZL160MI-6

675

0.8

6W(37)-50-170-特-光-右交

操作卷揚啟閉機注意事項

1，在使用卷揚啟閉機的過程中，中心距應該按參數中規定的范圍內，應選擇合適的數值來進行使用

2，在使用成都卷揚啟閉機的過程中，閘門的吊耳外形，以及動滑輪銷軸的連接方式，都應該是根據卷揚啟閉機動滑輪和鋼閘門之間，進行連接用的銷軸尺寸來決定

3，在使用成都卷揚啟閉機的過程中，開啟閘門的高度，應該是按照提供參數值，或者是給出閘門銷軸中心到啟閉機底座之間的距離，如果在使用的過程中，有拉桿存在的話，那么，銷軸中心應該是在最高位置一節的上軸孔中心才正確

4，在使用成都卷揚啟閉機的過程中，啟閉機械強度，應該按照輕型工作級別來進行計算。

QHQ弧門卷揚啟閉機訂購注意事項：
1，卷揚啟閉機產品名稱與型號

2，卷揚啟閉機噸位

3，卷揚啟閉機揚程
4，若已經由設計單位選定的卷揚啟閉機型號，請按卷揚啟閉機型號直接向我公司下單。
5，當卷揚啟閉機使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我公司專家為您審核把關。
