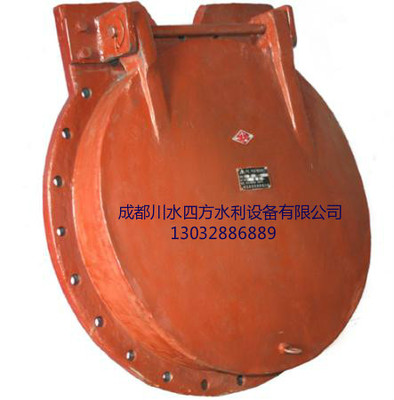

法蘭鑄鐵拍門產品簡介
法蘭鑄鐵拍門主要是安裝在排水管道的尾端，用于防止外水倒灌，也可安裝在江河邊排水管出口的一種單向閥，當江河潮位高于出水管口，且壓力大于管內壓力時，拍門面板自動關閉，以防江河潮水倒灌進排水管道內。
成都川水四方水利設備有限公司—專業四川閘門廠家整理。
法蘭鑄鐵拍門外形安裝尺寸
公稱通徑 | D | D1 | D2 | L | n-Φd |
Φ250 | 250 | 335 | 375 | 180 | 12-Φ18 |
Φ300 | 300 | 395 | 440 | 200 | 12-Φ22 |
Φ350 | 350 | 445 | 490 | 220 | 12-Φ22 |
Φ400 | 400 | 495 | 540 | 230 | 16-Φ22 |
Φ450 | 450 | 550 | 595 | 240 | 16-Φ22 |
Φ500 | 500 | 600 | 645 | 280 | 20-Φ22 |
Φ600 | 600 | 705 | 755 | 330 | 20-Φ26 |
Φ700 | 700 | 810 | 860 | 330 | 24-Φ26 |
Φ800 | 800 | 920 | 975 | 330 | 24-Φ30 |
Φ900 | 900 | 1020 | 1075 | 350 | 24-Φ30 |
Φ1000 | 1000 | 1120 | 1175 | 380 | 28-Φ30 |
Φ1200 | 1200 | 1340 | 1405 | 420 | 32-Φ33 |
Φ1400 | 1400 | 1560 | 1630 | 480 | 36-Φ36 |
□300 | 300 | 390 | 460 | 200 | 4-Φ18 |
□400 | 400 | 520 | 590 | 230 | 4-Φ18 |
□600 | 600 | 765 | 835 | 330 | 8-Φ23 |
□800 | 800 | 950 | 1050 | 330 | 8-Φ23 |
□1000 | 1000 | 1150 | 1250 | 380 | 8-Φ23 |
法蘭鑄鐵拍門訂購注意事項：
1，拍門產品名稱與型號
2，拍門口徑規格
3，拍門材質
4，若已經由設計單位選定的拍門型號，請按拍門型號直接向我公司下單。
5，當拍門使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我公司專家為您審核把關。
