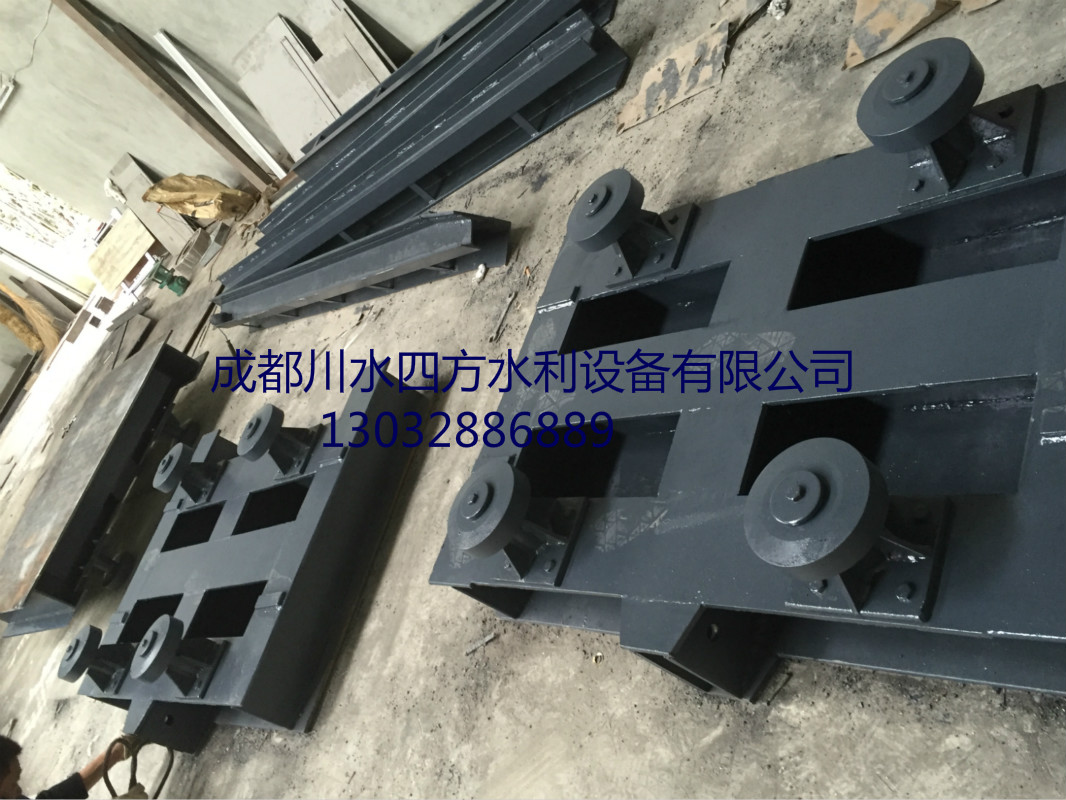

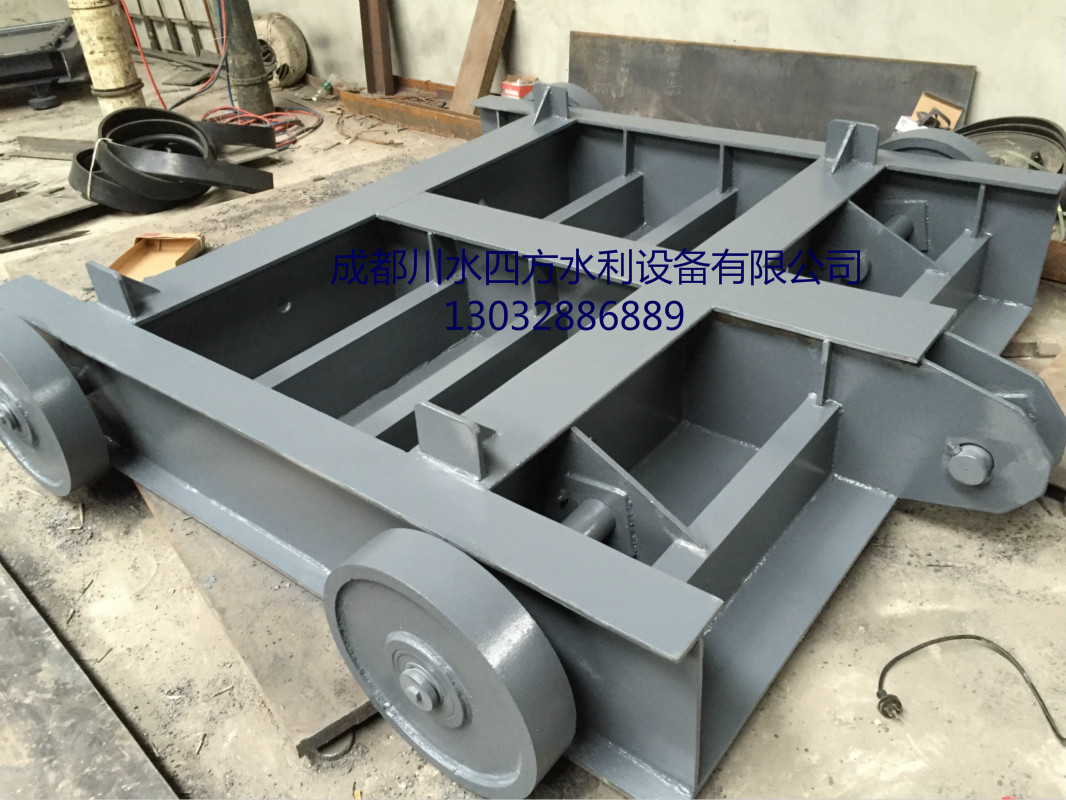

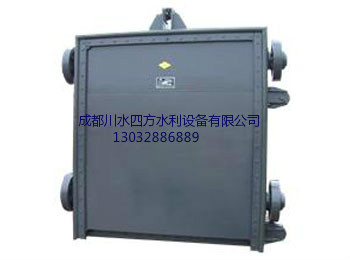

PXM平面滑動鋼制閘門主要適用于水利、電力工程的一種水利產品，在工程中主要起到攔截水流的作用，以利于后續設備或其他設備的工作正常進行。產品由門葉框架，橡膠水封，鎖定梁，滑塊等組成，PXM平面滑動鋼閘門除了密封止水外，左右兩端沒有鎖定梁，當產品須要檢修時，可以將閘門支撐在閘槽上就可以進行檢修操作，滑塊采用含油尼龍，即耐腐蝕且摩擦系數為鋼制的三分之一。具有開關自如和密封性能好（每米長度的滲水量不超過0.03知/秒）和防腐性能強等特點。

成都川水四方水利設備有限公司—專業成都鋼閘門廠家整理。

閘門結構簡介

閘門主要由閘框和閘板兩大有些組成，閘框是閘板的支承構件，也是閘板的運轉滑道，由地腳螺栓裝置固定在水閘閘墩及閘底板的二期混凝土中，將閘板所接受的悉數水壓力安全傳遞到閘室中，為便于制作、運送和裝置，閘板可制成分體幾塊，運輸?shù)绞┕がF(xiàn)場后要安裝時再用螺栓銜接拼裝成一體，銜接處上下板設置法蘭和筋板使其變成閘板的中心橫梁，閘門直升式平面滑動主要由閘框、閘板、吊座及緊鎖斜鐵等零部件組成。閘門按閘板形狀分類，主要分為PZ平板和PGZ拱形兩大類，閘門按閘板布局分類，分為全體式和拼裝式兩大類，小迎水面閘門通常制成一體式，運輸條件有限制的施工地點，綿陽閘門可以生產成拼裝式，方便人工運輸抬動。

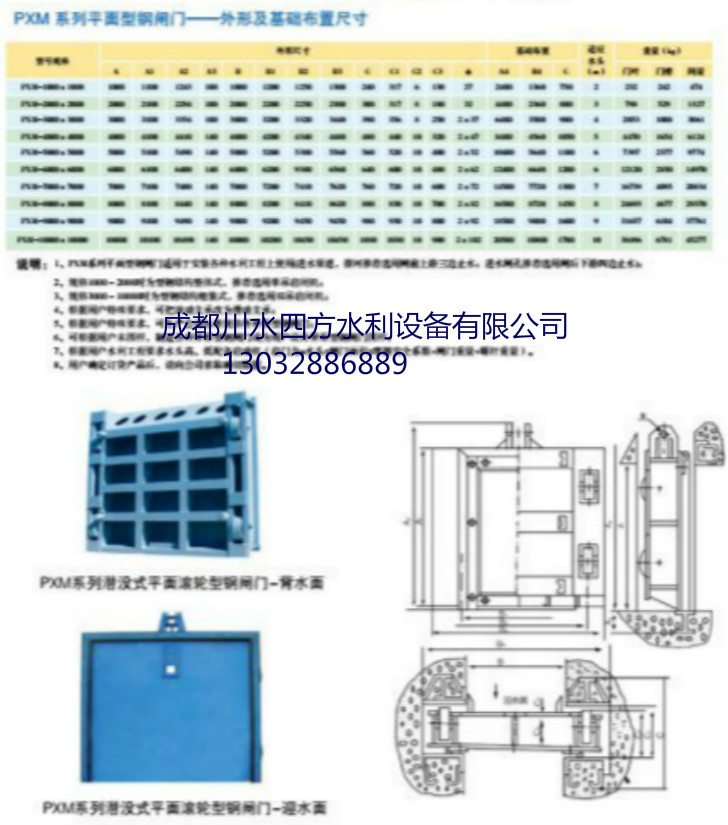

PXM平面滑動鋼制閘門產品外形安裝尺寸

型號規格	外形尺寸													基礎布置			適應水頭	重量
型號規格	A	A1	A2	A3	B	B1	B2	B3	C1	C2	C3	C4	φ	A4	B4	C	適應水頭	門葉	門槽	總量
PXM-1000×1000	1000	1100	1243	100	1000	1200	1250	1300	240	217	6	130	27	2400	1360	700	2	232	242	474
PXM-2000×2000	2000	2100	2294	100	2000	2200	2250	2300	300	217	8	180	32	4400	2360	800	3	798	529	1327
PXM-3000×3000	3000	3100	3354	100	3000	3200	3320	3440	390	356	8	250	2×37	6400	3500	900	4	2053	1008	3061
PXM-4000×4000	4000	4100	4410	140	4000	4200	4340	4480	480	440	10	320	2×47	8400	4560	1050	5	4470	1654	6124
PXM-5000×5000	5000	5100	5490	140	5000	5200	5380	5560	560	520	10	400	2×52	10400	5640	1100	6	7397	2377	9774
PXM-6000×6000	6000	6100	6400	140	6000	6200	6380	6560	640	600	10	480	2×62	12400	6640	1200	6	12120	2850	19470
PXM-7000×7000	7000	7100	7400	140	7000	7200	7410	7620	760	720	10	600	2×72	14500	7720	1300	7	16739	4095	20834
PXM-8000×8000	8000	8100	8400	140	8000	8200	8410	8620	880	830	10	700	2×82	16500	8720	14500	8	24693	4677	29370
PXM-9000×9000	9000	9100	9490	140	9000	9200	9450	9700	980	930	10	800	2×92	18500	9800	1600	9	31657	6104	37761
PXM-10000×10000	10000	10100	10490	140	10000	10200	10450	10700	1080	1030	10	900	2×102	20500	10800	1700	10	38496	6781	45277

PXM平面滑動鋼制閘門訂購注意事項：
1，閘門產品名稱與型號

2，閘門迎水面（口徑大?。?/p>

3，閘門材質
4，若已經由設計單位選定的閘門型號，請按閘門型號直接向我公司下單。
5，當閘門使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我公司專家為您審核把關。
