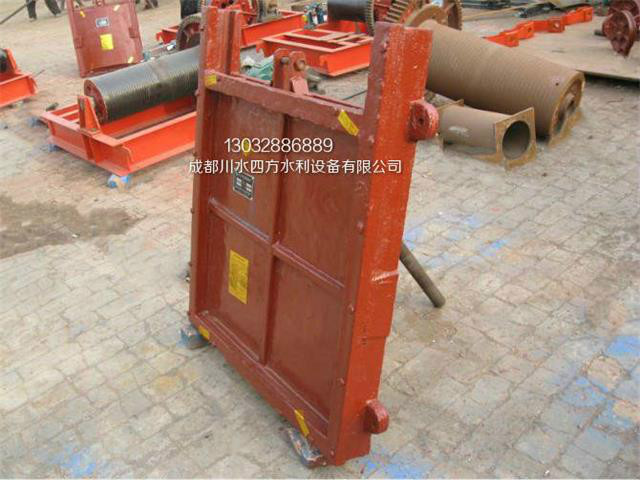

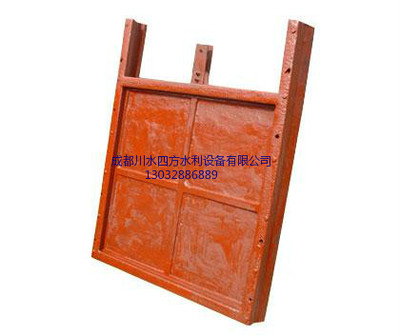

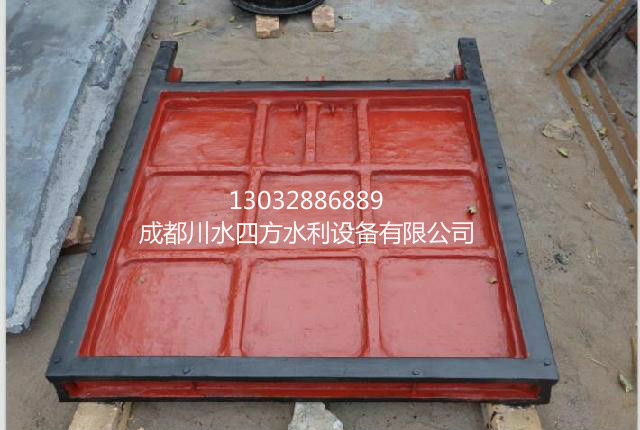

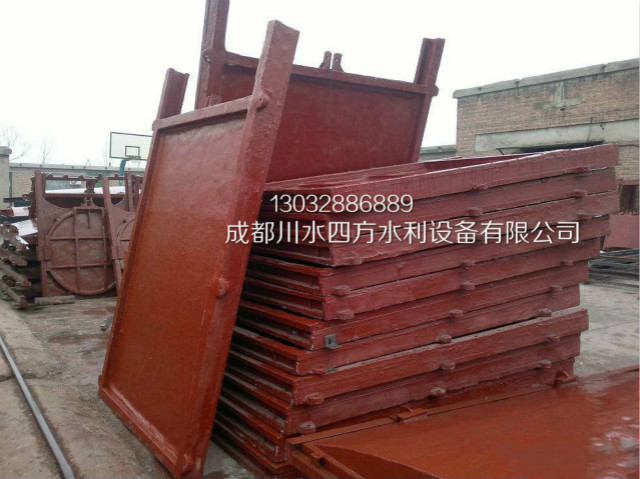

ZMY平面雙向止水鑄鐵閘門產品簡介
ZMY平面雙向止水鑄鐵閘門主要是用來開啟、關閉局部水工建筑物中過水口的活動結構，產品能夠起到調節流量、控制水位，運渡船只的作用，主要用于水利水電、市政建設、給水排水、農用水利建設、污水處理等工程。
成都川水四方水利設備有限公司—專業成都電動閘門廠家整理。
ZMY平面雙向止水鑄鐵閘門主要特點簡介
1，ZMY平面雙向止水鑄鐵閘門防腐能力強，可在PH=6-8的流體酸堿中使用。
2，ZMY平面雙向止水鑄鐵閘門結構科學，操作簡單靈活，使用壽命長。
3，ZMY平面雙向止水鑄鐵閘門可根據用戶需要可制造高水頭產品，最高正向設計水頭可達50m，反向水頭可達20m。
4，ZMY平面雙向止水鑄鐵閘門關閉時設有鎖緊，自動停止裝置，在結構上采用機加工面硬止水，止水效果好，密封性極強，正常滲水量L≤1.25L/h·m。
5，ZMY平面雙向止水鑄鐵閘門的門體、門框由灰口鑄鐵（或球墨鑄鐵）制成，經過內應力消除，不會變形。我公司可根據用戶要求，止水面可采用鑲銅或鑲不銹鋼等耐蝕材料精密加工制造，一般情況下都是采用橡膠封水。
閘門和啟閉機規范配套準則
1，閘門的各單元門體（柵體）、預埋件的設計生產、安裝質量及金屬結構防腐蝕質量必須全部合格。
2，各單元啟閉機安裝質量檢查項目必須全部符合設計工況要求，安裝質量檢測項目必須全部合格，各種試運轉情況必須全部正常。
3，閘門啟閉過程中滾輪、頂樞、底樞、活塞桿、齒輪、齒條等轉動部位運行操作正常，閘門必須在啟閉過程中無卡阻，啟閉設備左右兩側必須能同步操作，止水橡必須無損傷。
4，止水橡皮與接觸面必須無間隙、不透光，閘門在承受設計水頭壓力時，通過任意1m長止水橡皮范圍內漏水量不超過0.1L/s，才能達標。
5，啟閉機與閘門聯動試驗時，檢查閘門在開啟和關閉位置，閘門橫梁必須保持百分百水平。
閘門安裝方法簡介
閘門安裝前準備工作
1，對發貨清單進行查看，清點閘門產品數量及緊固件、備件等數量是否與清單一致，同時做好閘門產品的保管工作。
2，閘門在運輸過程中會產生變形或者損傷，在安裝前必須進行全面的檢查和修整，閘門產品未安裝前必須水平放置， 防止變形影響止水效果，同時螺桿和聯接桿不能受力彎曲，不然影響安裝效果。
3，閘門產品安裝前必須檢查土建尺寸、預埋件、預留槽及孔等是否符合安裝要求，必須保證平面度和垂直度為1.5～3%范圍內。
4，根據閘門產品的大小、連接孔的尺寸劃安裝線及鉆墻面孔。
5，安裝工作人員應全部到場，并準備好安裝時必需的設備（如：吊車、焊機、腳手架等）、安裝工具及測量工具等。
成都川水四方水利設備有限公司—專業成都閘門廠家整理。
閘門安裝方法簡介
1，將閘門門框和閘板安裝、緊固好，才能進行安裝。
2，將閘門產品起吊至安裝位置，必須使閘板、閘框整體起吊，當閘門規格太大或拘于現場位置無法整體起吊時，可以將閘板與閘框拆解后分別起吊安裝，但必須注意保護好密封面。
3，將閘門產品整體吊起至安裝位置處，使閘門產品就位，用膨脹螺柱將閘框固定在工況水泥墻上，并用吊鉛錘線及水平儀的方法檢查閘門產品安裝是否符合平面度和垂直度為0.5～1%的要求。
4，通過調整閘門產品的螺栓，使閘門產品密封面的垂直度誤差小于1/1000mm，并再次復核閘門左右方向傾斜度后，把四個角部及中部的螺栓用墊鐵墊實，上一個螺母，通過上、下兩個螺母調節密封面的垂直度誤差，，使其固定牢固。
5，用塞尺檢查閘門產品上、下密封面的間隙，使間隙保持在0.1mm以內，間隙超標時，可在該處的閘框背面墊入斜鐵，同時將膨脹螺栓略為旋松，直至間隙合格為止。
6，將閘門產品四周的混凝土面用膨脹混凝土二次澆灌、搗固，注意不得采用素混凝土，澆灌后應用振動泵搗固堅實，二次澆灌混凝土完全凝固后，再逐一檢查緊固螺母。
7，啟閉機穿過螺桿，旋入啟閉機螺桿螺母中。
8，在啟閉機底板上畫出相應的十字線，將啟閉機組件初步就位，搖動手輪，確定安裝無誤才能進行操作。
9，安裝軸導架，注意套管部分套在相應的分段處。,
10，復查螺桿垂直度，誤差必須小于1/500mm，全長累計小于5mm，然后將啟閉機（支座）底板與預預埋板焊固。
11，將閘門產品軸導架安裝到位，與預套在絲桿的套管用螺栓緊固，注意軸導架管與絲桿同心，尤其最下部一個軸導架到閘板提籃的距離應大于閘門口徑。其余軸導架在閘門的啟閉過程中不得與螺桿連接套相碰。
閘門保養方法
1，進口和出口的閘門應由專人負責管理
2，閘門在運行工作必須實行二十四小時值班制
3，管理人員負責閘門啟閉機房和附屬設施的安全保衛工作，負責完成啟閉閘門機房和工作環境的清潔衛生工作
4，閘門啟閉操作完成后，必須進行啟閉機和閘門等設備的維護保養工作
5，檢查電器回路中單個元件和所有動力回路和操作回路，保證接線正確、整齊
6，檢查所有機械部件，連接部件的緊固螺栓和各種保護裝置及潤滑，注油情況等
7，檢查閘門門體及啟閉機傳動部位有無阻卡物件，清除一切雜物
8，每年的汛前需進行閘門檢修和試運行，包括更換閘門水封、閘門的除銹、鋼絲繩的涂油等工作
產品安裝示意圖
平面雙向止水鑄鐵閘門訂購注意事項：
1，閘門產品名稱與型號
2，閘門迎水面（口徑大小）
3，閘門材質
4，若已經由設計單位選定的閘門型號，請按閘門型號直接向我公司下單。
5，當閘門使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我公司專家為您審核把關。
