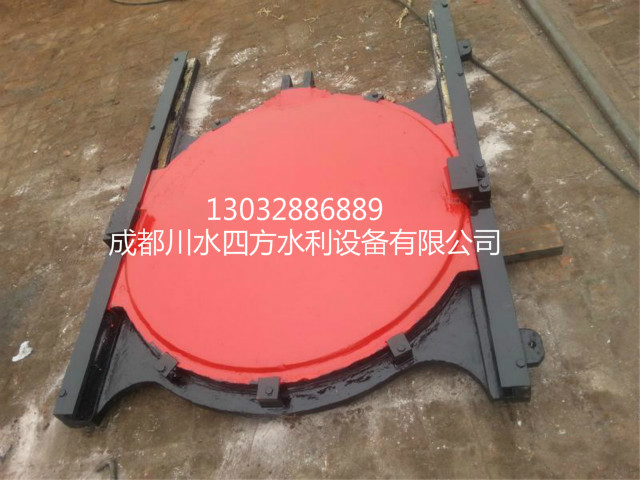

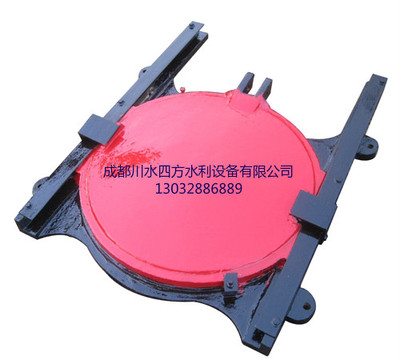

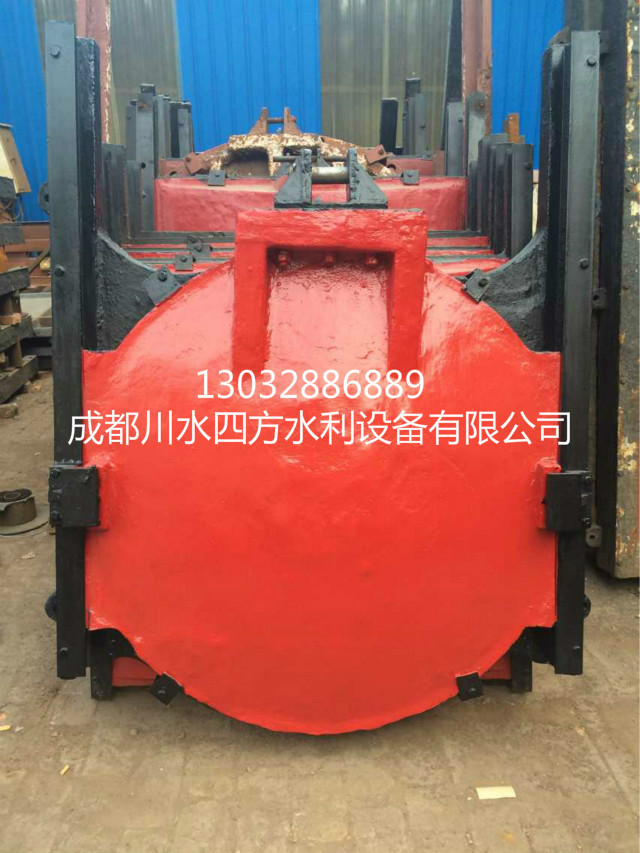

ZMY鑄鐵鑲銅圓閘門產品簡介
ZMY鑄鐵鑲銅圓閘門又名鑄鐵圓閘門，圓閘門，是吸收國內外先進結構和工藝，而進行改進的一種給排水及污水處理的理想設備，產品符合建設部CJ/T300-1992標準和美國AWWA標準。產品廣泛應用于市政、石油、化工、電站、冶金、煤炭、輕工、食品、制藥、水利、污水處理等給排水工程中，對公稱壓力為0.1MPa以下的用在管道口合交匯窖井、泥沙池、污水渠道、原站井水口、清水池等地方，用以截止、疏通水流或調節水位。并可與手動、電動、液動啟閉機組合配套使用，實現現場操作或遠距離集中控制，還可與微機聯動控制。
成都川水四方水利設備有限公司—專業成都電動閘門廠家整理。
ZMY鑄鐵鑲銅圓閘門主要技術性能參數
1，ZMY鑄鐵鑲銅圓閘門密封面每米長度滲水量：正向≤0.7L/min·m，反向≤1.25L/min·m
2，ZMY鑄鐵鑲銅圓閘門公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa
3，ZMY鑄鐵鑲銅圓閘門安裝位置：正常狀態下正向迎水、處于鉛垂?fàn)顟B(tài)
4，ZMY鑄鐵鑲銅圓閘門最大工作水頭：?jiǎn)蜗蚴軌海赫颍?0m，反向：5m，雙向受壓：均為10m
5，ZMY鑄鐵鑲銅圓閘門工作環境：溫度-20℃～120℃，濕度：95%，工作介質：水與污水PH值：5～10
6，ZMY鑄鐵鑲銅圓閘門啟閉速度：不小于0.2m/min，不大于1.5m/min。
7，ZMY鑄鐵鑲銅圓閘門閘框距邊壁距離≥300㎜，距池底距離≥150㎜～250㎜。
8，ZMY鑄鐵鑲銅圓閘門閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。
ZMY鑄鐵鑲銅圓閘門主要特點：
1，ZMY鑄鐵鑲銅圓閘門與啟閉機配套使用，為工作部分和啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到 水、關水或調節水位的目的。
2，ZMY鑄鐵鑲銅圓閘門通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。
3，ZMY鑄鐵鑲銅圓閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。
4，ZMY鑄鐵鑲銅圓閘門采用預埋鋼板或預埋螺栓式安裝。
成都川水四方水利設備有限公司—專業成都電動閘門廠家整理。
ZMY鑄鐵鑲銅圓閘門主要零部件材質
| 零部件名稱 | 材質 | 材質標準 |
閘板 | 灰鑄鐵、球鐵、不銹鋼 | GB9439-88/GB1348-88 或GB12226-89/GB12227-89 GB1220-84 |
門框 | 灰鑄鐵、球鐵、不銹鋼 |
導軌 | 灰鑄鐵、球鐵、不銹鋼 |
密封面 | 錫青銅 丁腈橡膠 | GB1176-87 或GB12225-89 |
楔塊 | 錫青銅、丁腈橡膠 |
傳動螺桿 | 不銹鋼 | GB1220-84 |
吊塊螺母 | 鋁鐵青銅ZCuA110Fe3 | GB1176-87 |
緊固件 | 0Cr17Ni12Mo2、0Cr18Ni9Ti | GB1220-8 |

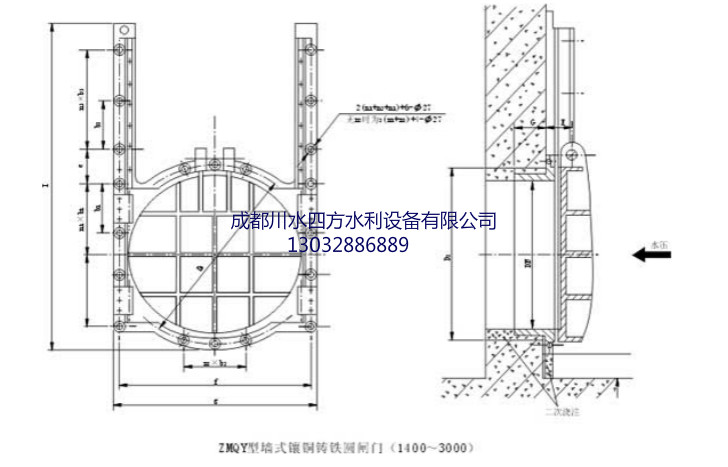

ZMY鑄鐵鑲銅圓閘門外形連接尺寸
型號 | 通徑DN | A | A1 | B | B1 | C | D1 | E | H | b | φd | 4-φd1 |
ZMY-300 | 300 | 407 | 300 | 150 | 75 | 200 | 320 | 44 | 562 | 20 | 16 | 4-φ22 |
ZMY-400 | 400 | 524 | 400 | 206 | 122 | 256 | 420 | 51 | 750 | 25 | 20 | 4-φ25 |
ZMY-500 | 500 | 644 | 500 | 236 | 135 | 312 | 520 | 60 | 870 | 25 | 20 | 4-φ25 |
ZMY-600 | 600 | 764 | 600 | 255 | 152 | 368 | 620 | 60 | 983 | 25 | 20 | 4-φ26 |
ZMY-700 | 700 | 884 | 700 | 280 | 158 | 430 | 724 | 74 | 1262 | 30 | 25 | 4-φ28 |
ZMY-800 | 800 | 984 | 800 | 280 | 158 | 478 | 824 | 74 | 1392 | 30 | 25 | 4-φ28 |
ZMY-900 | 900 | 1105 | 900 | 340 | 170 | 525 | 928 | 105 | 1750 | 30 | 25 | 4-φ32 |
ZMY-1000 | 1000 | 1205 | 1000 | 370 | 190 | 590 | 1030 | 110 | 1828 | 35 | 30 | 4-φ32 |
ZMY-1200 | 1200 | 1425 | 1200 | 405 | 220 | 695 | 1232 | 115 | 2182 | 35 | 30 | 4-φ32 |
ZMY-1500 | 1500 | 1766 | 1500 | 425 | 225 | 840 | 1536 | 115 | 2933 | 80 | 30 | 4-φ32 |
ZMY鑄鐵鑲銅圓閘門訂購注意事項：
1，閘門產品名稱與型號
2，閘門迎水面（口徑大?。?/p>
3，閘門材質
4，若已經由設計單位選定的閘門型號，請按閘門型號直接向我公司下單。
5，當閘門使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我公司專家為您審核把關。
