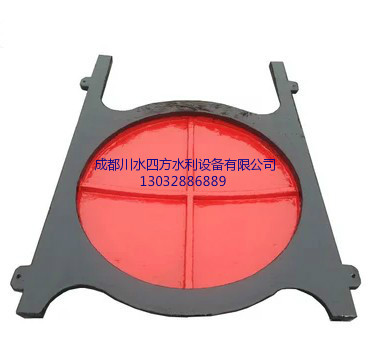

ZMQY附壁式鑄鐵圓閘門產品概述
ZMQY附壁式鑄鐵圓閘門是水利水電工程中各種渠道上的控制性設備，廣泛應用于中小型水利水電、市政給排水工程、水產養殖、農田灌溉等水利工程，具有很強的耐腐蝕性能，止水密封好，安裝簡單，使用壽命長等特點。ZMQY附壁式鑄鐵圓閘門主要是用來截止、疏通水流或起到調節水位的作用，產品具有使用安全、結構合理性能良好、啟閉靈活、經久耐用的特點，ZMQY附壁式鑄鐵圓閘門的封閉性能最佳、自動化程度較高、泄水量符合國家標準，并且調試維護方便。
成都川水四方水利設備有限公司—專業生產閘門四川廠家整理。
ZMQY附壁式鑄鐵圓閘門安裝及調試方法
1，產品運輸?shù)浆F(xiàn)場后應對照送貨單單獨檢驗閘門是否完整，有無損壞。
2，檢查產品安裝位置及土建尺寸是否與圖紙相符。
3，ZMY附壁式鑄鐵圓閘門安裝時必須分四部分安裝
4，首先門框的安裝：安裝前，先與預埋鋼板焊接固定，此時門框兩側須平行且應與底框及上部框架垂直，門框安裝好后進行二次澆注，二次澆注一定要封實，不能有滲水現象，待混凝土養護后方可使用。門框安裝時應保證導軌面在鉛垂線上，其傾斜度不大于1//1000。保證其平面度及對角線誤差不超過標準規定。
5，門框安裝好后，同時清除門框中雜物，以免影響門葉的安裝,特別是密封面上不得有其它雜物。
6，門體安裝應注意對角線誤差。
7，然后安裝啟閉機機座，安裝時注意平面度。
8，安裝時應檢測閘板與閘門框之間的密封圈間隙，閘門最大正向工作水頭時，密封泄露小于1.25L/min
9，啟閉機的安裝方法：啟閉機固定其位置時，先將啟閉機的螺桿孔中心與閘門軸心調整到一直線上，然后將絲桿插入閘門吊耳，再用穿銷連接，使兩者位于同一鉛垂線上，再將啟閉機上的鏈接鋼板與機座用螺栓或焊接來固定。
10啟閉機的絲桿與閘門連接后，檢查各部位是否全部安裝到位，方可適用啟閉機，在一般情況下，啟動如不靈活，可微調連接板的位置，感覺輕松靈活后方可固定。
11，驅動裝置手電兩用，靈敏可靠，手動時，在操作手輪時首先調節手柄板到手動位置，然后旋轉手輪或直接作輸出軸轉動，從而實現閘門啟閉動作，此時電路切斷，不可進行電動操作；在電機驅動時，手輪不可旋轉，所有結合面的密封處沒有滲漏,并觀察其手動裝置及自動復位功能是否到位。
12，指示式開度計和雙向過力矩開關絕對可靠，開度指示儀的表盤刻度為百分比。其動作數值在實際使用中進行調整，閘門的啟閉度控制也應在調試時根據實際使用情況進行調整.
13，手輪上標明開閉方向，手輪順時旋轉為關閉ZMQY附壁式鑄鐵圓閘門，人工操作力不大于150N。
14，電動啟閉裝置的電機最大轉矩應大于額定轉矩的3倍，驅動電機的連續轉動時間不得低于15分鐘。
ZMQY附壁式鑄鐵圓閘門安裝示意圖
ZMQY附壁式鑄鐵圓閘門主要性能參數
1，ZMQY附壁式鑄鐵圓閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。
2，ZMQY附壁式鑄鐵圓閘門密封面每米長度滲水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m。
3，ZMQY附壁式鑄鐵圓閘門公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa。
4，ZMQY附壁式鑄鐵圓閘門工作環境：溫度-20℃～120℃ 濕度：95% 工作介質：水與污水PH值：5～10
5，ZMQY附壁式鑄鐵圓閘門安裝位置：正常狀態下正向迎水、處于鉛垂?fàn)顟B(tài)。
6，ZMQY附壁式鑄鐵圓閘門最大工作水頭：單向受壓：正向：10m 反向：5m 雙向受壓：均為10m
7，ZMQY附壁式鑄鐵圓閘門啟閉速度：不小于0.2m/min，不大于1.5m/min。
8，ZMQY附壁式鑄鐵圓閘門閘框距邊壁距離≥300㎜，距池底距離≥150㎜～250㎜。
安裝ZMQY附壁式鑄鐵圓閘門注意事項
1，ZMQY附壁式鑄鐵圓閘門安裝前，首先檢查各連接部位的螺栓是否因運輸裝卸中造成的松動，如有松動應加以緊固。
2，檢查主立框與橫框連結上的止水面是否有錯位，如有錯位則松動連接螺栓將止水面調整在同一平面內。
3，ZMQY附壁式鑄鐵圓閘門安裝時應采用整體就位安裝，禁止閘框、閘板分體安裝，防止閘框變形。
4，二期澆筑前將ZMQY附壁式鑄鐵圓閘門整體吊裝就位后找好前后、左右的正確位置，然后調整螺栓與工程配鋼筋焊牢固。
